09/09/2013

INSTALAR MAPA IMG EN BASECAMP. EVOLUCIÓN MAPA GARMIN TOPO ESPAÑA. ARCHIVOS TYP


Nota importante: este artículo se publicó el 09-09-2013. Pero ha ido evolucionando con los años, pues en aquella fecha sólo existía el Topo España V5 y actualmente (mayo 2020) ya ha salido a la calle la versión 7. Por lo que hemos editado el contenido del artículo para hacerlo más actual. Este artículo tiene dos partes claramente separadas, la primera es un comentario de la evolución del mapa Topo España de Garmin a lo largo de los últimos años. La segunda parte es un tutorial, para visualizar mapas de Garmin en formato .img en un ordenador.

Actualización de artículo llevada a cabo en mayo de 2020.

Saludos amig@s de DT, es un placer afrontar una nueva entrada, en esta ocasión, un breve viaje a través de las cartografías topográficas de Garmin que han ido cayendo en nuestras manos, desde la lejana versión 3 hasta la novedosa versión 7.

Y además, explicaremos paso a paso como realizar la conversión de un mapa topográfico, alojado en una tarjeta microsd, a un mapa instalable en un ordenador: de manera que se pueda abrir el mapa con un visor como el Basecamp de Garmin (con todas las ventajas que ello conlleva, como por ejemplo, diseñar la ruta en casa).

EVOLUCIÓN DE LA CARTOGRAFÍA TOPOGRÁFICA DE GARMIN: TOPO ESPAÑA VERSIONES 3-4-5-6-7


Hace años fuimos usuarios de las versiones v3 y v4 de Garmin. La versión v3 dejó buenos recuerdos en nuestra memoria, un mapa bastante detallado en nuestra zona de Levante con buena información, textos, muros, etc. Con algunas limitaciones importantes como ausencia de senderos y lineas de costa mal definidas. La verdad es que nos apañamos bastante bien con él.

Luego salió el Topo España v4. Lo probamos durante muy poco tiempo. Era un producto inacabado y mal hecho. Sin información de curvas de nivel, poco texto y mal georreferenciado (el track registrado se separaba hasta 15 mts sobre el mapa de la huella correcta). Un producto que desinstalamos rápidamente de nuestros gps y ordenadores. 149€ valía esta "maravilla"

La perspectiva del nuevo Topo V5 nos hizo pensar en una cartografía definitiva para España que, aprendiendo de errores del pasado, Garmin habría cuidado en extremo. Una vez probado el nuevo Topo V5 en nuestros pc's (vía mapsource y basecamp), vimos que el resultado era un poco agridulce. Mejoras había, aunque no todas las esperadas. Encontramos un mapa en el que se había perdido cierta información de texto de lugares, masías y parajes. También habían desaparecido vallados y muros de propiedades. Los colores elegidos para representar la topografía tampoco eran muy acertados. En la parte positiva estaba la mejora de la parte de carreteras, bastante actualizada. Es como si hubieran fusionado un City Navigator con un mapa topográfico, todo en uno.

Fue un mapa aceptable, sobre el que se podían aplicar modificaciones. Una vez la cartografía está instalada en el pc en su carpeta correspondiente, podemos observar que hay un archivo con la extensión .TYP. Este archivo es el que determina la apariencia del mapa, textos, grosor de los caminos y senderos, colores, etc. Y en internet hay auténticos magos de la edición de estos archivos TYP.

Buscando en los foros adecuados, podréis obtener un TYP personalizado que sacará a relucir lo mejor del TOPO ESPAÑA V5 de Garmin. O si os animáis, podéis lanzaros a la aventura de edición del archivo TYP del mapa, así dejaréis el mapa exactamente a vuestro gusto. Aún no hemos llegado tan lejos, pero todo se andará. Podéis editar el archivo TYP con el programa TYPVIEWER

Recordamos a los recién llegados al universo gps and bike que las cartografías topográficas de Garmin funcionan con los dispositivos gps Garmin de varias series, como la Etrex, Dakota, Montana, Oregon, etc. Pero si practicas bicicleta de carretera o de montaña, la gama más adecuada para ti es la Serie Edge.

El mejor análisis del mapa Topo España V5 lo podéis encontrar en la web de BIKERTRAVESÍA.

Además, si no sois expertos en la edición de archivos TYP, por una mínima donación, os enviarán el TYP ya completamente editado del mapa y las instrucciones para su instalación, tanto en el mapa del ordenador como en el mapa del gps. Vamos a ver algunas imágenes comparativas de como cambia el mapa V5 en su aspecto original y con el TYP modificado. Cabe recordar que del Mapa Topo España V5 se han presentado hasta 6 versiones de TYP diferentes, desde la 1.4 hasta la versión 1.9. Las imágenes que presentamos a continuación corresponden a la versión 1.9 del TYP de Bikertravesia.

NOTA IMPORTANTE ANTES DE MODIFICAR EL ARCHIVO .TYP EN LA CARPETA DE INSTALACIÓN DEL MAPA EN EL ORDENADOR:

  1. Guarda siempre el archivo .typ original antes de sustituirlo
  2. Una vez que has sustituido el .typ en la carpeta de instalación y abres Mapsource o Basecamp para ver el resultado...si ves que no ha ocurrido nada. pulsa dos veces seguidas la combinación del teclas CTRL+G. Tras la segunda pulsación ya se verá el mapa con el nuevo aspecto visual.

Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V5

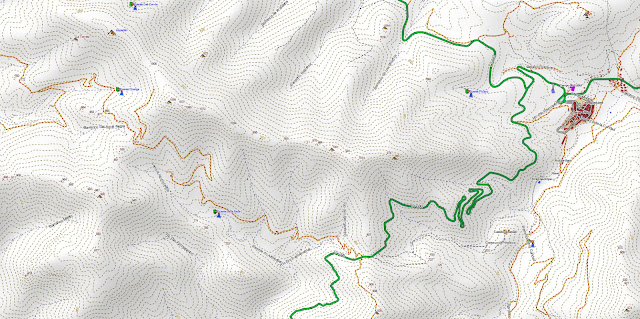

Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V5 TYP MODIFICADO

Zona Burriana (Castellón) MAPA TOPO ESPAÑA V5

Zona Burriana (Castellón) MAPA TOPO ESPAÑA V5 TYP MODIFICADO

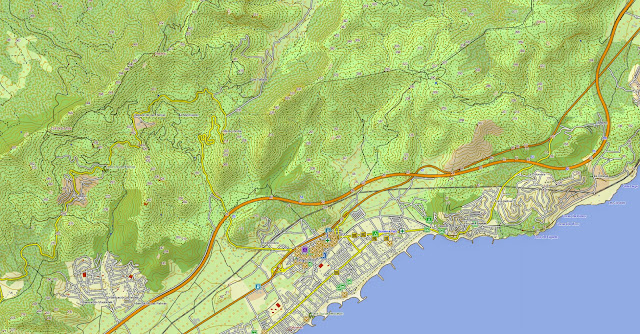

Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V5

Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V5 TYP MODIFICADO

Bien, como veis en las imágenes anteriores, hay bastante diferencia entre el TYP que viene de serie y el que han modificado en la web BIKERTRAVESIA. En el TYP de serie vienen unos colores de fondo poco acertados, no se muestran los textos de parajes y fincas, el tratamiento de pistas y senderos es el mismo, no aparecen los límites de propiedades definidos por muretes de piedra...etc.

Y en 2016 llegó el mapa Topo España V6

Un mapa que hemos usado durante 4 años y que todavía usamos algunos en algunos gps. Hay análisis en la red mucho más profesionales, metódicos y detallados que el que podamos nosotros escribir aquí, concretamente en las webs BikeTtravesía y Cartografía Digital. Veamos los artículos. Las dos webs colaboran y han publicado el mismo artículo.


¿Se puede obtener un TYP modificado tal y como ocurría con el Topo España V5? Pues sí, acudiendo al final del artículo de BikerTravesía hay indicaciones para conseguir el TYP modificado, nosotros lo tenemos y la mejora en la visualización del mapa Topo España V6 es sustancial.

Nuestra experiencia con el Topo España V6. Pues en líneas generales, decir que las zonas urbanas tienen mayor detalle que en el Topo España V5. Otro detalle que está muy bien es que ha aparecido el nombre de  muchos montes, y también de puertos de montaña. Un detalle que no nos ha gustado, es que muchos caminos asfaltados y pistas de tierra aparecen grafiados de la misma manera, doble trazo negro con el interior blanco. Y esto es un grave problema, pues se puede dar el caso, planificando una etapa de carretera, de elegir un camino sobre mapa, pensando que está asfaltado, y encontrarse una pista de tierra al llegar al lugar elegido. El TYP modificado mitiga este problema, pero no lo elimina por completo.

Conclusión, según nuestra experiencia:
  • Para un cicloturista de carretera o urbano de ciudad grande: El Topo España V6 es más completo y actualizado.
  • Para un cicloturista BTT: el Topo España V5, es el que mejor diferencia caminos, carreteras, pistas forestales y senderos. Pero por otra parte, en el Topo España V6 se muestran un mayor número de senderos.
  • En todos los casos, siempre con el TYP modificado.

Veamos ahora una comparativa de zonas de mapa con el TYP original y con el TYP modificado en la versión 6 de Topo España. el TYP modificado es de Calan (BikerTravesía) y la versión es la 2.2.1

Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V6

Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V6 TYP MODIFICADO

Zona Burriana (Castellón) MAPA TOPO ESPAÑA V6

Zona Burriana (Castellón) MAPA TOPO ESPAÑA V6 TYP MODIFICADO

Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V6

Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V6 TYP MODIFICADO


Y en abril de 2020 llegó el Topo España V7

A día de hoy (23-05-2020) hace unas pocas semanas que adquirimos la versión 7 del Topo España, no porque se anunciaran muchas novedades, más por seguir la tradición y porque nos gusta trastear comparar mapas, pues hacemos bastante btt y diseñamos muchas rutas en casa apoyándonos en el mapa topográfico. Una vez más, para enterarse a fondo de lo que supone esta nueva versión del mapa topográfico de Garmin, lo mejor es acudir a los artículos de BikerTravesía y Cartografía Digital.

BikerTravesía. Topo España V7
Cartografía Digital. Topo España V7

Debido a que aún estamos en confinamiento fase 1, y que no podemos salir del municipio, y a que nuestro municipio es costero...aún no hemos podido hacer buenas pruebas de campo del mapa V7.

Actualmente hemos instalado en un mismo gps las versiones 5-6-7 para hacer comparaciones sobre el terreno, eso sí, todas ellas con el TYP modificado obtenido vía BikerTravesía. Vamos a ver 3 capturas de pantalla de la versión original y la que tiene el TYP modificado. El TYP modificado es la versión 2.0 by Calan. Las capturas son de las mismas zonas que hemos mostrado antes con las versiones 5 y 6.

Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V7


Zona Aín-Pico Espadán (Castellón) MAPA TOPO ESPAÑA V7 TYP MODIFICADO


Zona Burriana (Castellón) MAPA TOPO ESPAÑA V7


Zona Burriana (Castellón) MAPA TOPO ESPAÑA V7 TYP MODIFICADO


Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V7


Zona Benicàssim (Castellón) MAPA TOPO ESPAÑA V7 TYP MODIFICADO


Y como a muchos cicloturistas btt lo que les interesa en una cartografía es la visualización de los senderos y pistas forestales...vamos a poner una comparativa de una zona montañosa cercana a la Vall d'Uixó (Castellón) que tiene bastante presencia de senderos de dificultad alta. Zona Puntal-Castillo. Las imágenes corresponden a cartografías que tienen el TYP modificado obtenido vía BikerTravesía (typ by Calan)

TOPO ESPAÑA V5 TYP 1.9

TOPO ESPAÑA V6 TYP 2.2

TOPO ESPAÑA V7 TYP 2.0


Simplemente decir que, los senderos que en las versiones 5 y 6 aparecían grafiados con trazos rojos, han desaparecido por completo en la versión 7.

Tendremos que hacer más pruebas sobre el terreno en cuanto salgamos del confinamiento.

Ahora vamos con la segunda parte del artículo, el tutorial.

Puede darse el caso de que  tengas la cartografía instalada en la tarjeta microSD del dispositivo gps. Así solo disfrutas de ella a medias, porque lo que interesa es tenerla instalada en tu pc, para poder editar tracks sobre el nuevo mapa con Mapsource o Basecamp. Tenemos un extenso tutorial explicando el funcionamiento de Mapsource AQUÍ.

-----------------------------------------------------------------------------------------------------------------------

TUTORIAL PARA CONVERTIR UN MAPA ALOJADO EN UNA TARJETA microSD (archivo .img) EN UN MAPA VISUALIZABLE EN BASECAMP


Vamos a explicar un método para transformar un archivo .img (el mapa que tienes instalado en una tarjeta sd) en una cartografía instalable en pc y visualizable-editable con Mapsource o Basecamp. Todo el proceso lo hemos aprendido del gran SANTACRUZ que tiene un magnífico vídeo explicativo de cómo se lleva a cabo el proceso. Podéis ver el vídeo AQUÍ.

Las ventajas son evidentes, podrás visualizar la cartografía en el programa BASECAMP sin tener que mantener el gps conectado con cable al ordenador.

Para llevar a cabo este proceso, lo primero que necesitamos es una cartografía que esté metida en una tarjeta microSD. Necesitáis el mapa en formato de archivo .img

nota importante: para que el proceso funcione correctamente se necesita partir de un mapa desbloqueado. unlocked

Si dispones de un mapa que está bloqueado, en internet hemos encontrado un par de artículos que hablan sobre el tema, uno sobre mapa bloqueado en dispositivo y otro sobre mapa bloqueado ya instalado en el ordenador. Advertencia, nosotros no hemos seguido y verificado esos procesos y no nos responsabilizamos de los contenidos publicados en webs ajenas a Dándolo Todo.

Así pues...partiendo de un mapa desbloqueado...el siguiente paso es...

Ahora el siguiente paso es instalar dos programas en vuestro pc: gratuitos ambos. Los hemos alojado en Dropbox


Vamos a ver detalladamente los pasos para generar un mapa instalable en el pc y que sea visualizable desde Basecamp y Mapsource:

NOTA: Para confeccionar este tutorial en septiembre de 2013, se empleó un mapa TOPO ESPAÑA V5. Posteriormente, en mayo de 2020 se volvió a realizar todo el proceso para comprobar su vigencia , esta vez con un mapa TOPO ESPAÑA V7, y todo funcionó correctamente.



Abrimos GMapTool y arrastramos el archivo .img del mapa a la ventana principal, o pulsamos "añadir archivos"



Ya tenemos el mapa de la SD añadido. Vemos todos los detalles en la ventana princial de GMapTool. En la pestaña "info" obtendremos una información importante para seguir con la conversión.



Dentro de "info", la información que debemos apuntar es los números FID y PID.



Esta información viene con cada mapa y es necesaria para realizar correctamente la extracción.



Ahora vamos a la pestaña "Opciones" y seleccionamos cGPSmapper en el desplegable. A la derecha debemos copiar exactamente la ruta de instalación del otro programa, el cGPSmaper. Podeis buscar la ruta de instalación dentro de vuestro disco C: en la carpeta archivos de programas. IMPORTANTE: no olvidéis poner en la ruta la parte final /cgpsmapper.exe , pues la conversión NO FUNCIONA SI LA RUTA NO ES CORRECTA Y COMPLETA.



Ahora os vais al disco C: de vuestro ordenador y creais una nueva carpeta con el nombre, por ejemplo, "mapa Garmin versión..." la que corresponda. Los archivos generados durante la extracción del archivo .img de la tarjeta SD irán a parar a esa carpeta.



Ahora ya podemos acudir a la pestaña "Extraer". En primera casilla escribimos la ruta de la carpeta que acabamos de crear en C:

En el desplegable seleccionamos extraer "archivos para mapsource"

Activamos "compilar preview map"

Nombre mapset: ponemos el nombre del mapa que queremos que se vea en Basecamp o Mapsource. Así lo tendremos identificado y podremos diferenciarlo de otras cartografías instaladas en nuestro pc.

Establecemos el FID/PID del mapset. Los números que habíamos obenido antes.

FINALMENTE, PULSAMOS "EXTRAER DE TODOS"



Si todo ha ido bien, en la carpeta del mapa os aparecerá un despliegue de archivos como el que veis. El último paso. PULSAD CON BOTÓN DERECHO SOBRE ARCHIVO INSTALL, Y ELEGIR INSTALAR COMO ADMINISTRADOR.

Se abrirá una ventana negra de ms-dos, en la que hay pulsar una tecla para seguir adelante. Si todo ha salido bien saldrá un mensaje afirmativo en la ventana.

Ya podéis acudir a BASECAMP o MAPSOURCE, la nueva cartografía ya está instalada :)



Si te ha parecido útil este artículo, por favor, sigue las novedades del blog a través de nuestra página de Facebook:


+ ARTÍCULOS SOBRE DISPOSITIVOS GARMIN PARA BICICLETA


Agradecimientos:


Queremos destacar la labor del lector de este artículo Alejandro González.
Porque ha seguido y comentado este artículo desde el año 2013 hasta la actualidad, además de por la información relevante que ha aportado en sus comentarios, de gran utilidad para otros usuarios que se interesan por estos temas de investigación y trasteo de cartografías digitales.

Gracias y saludos
